Power Supply, Primary Switch Mode, Narrow Design – MINI-PS-100-240AC/5DC/3

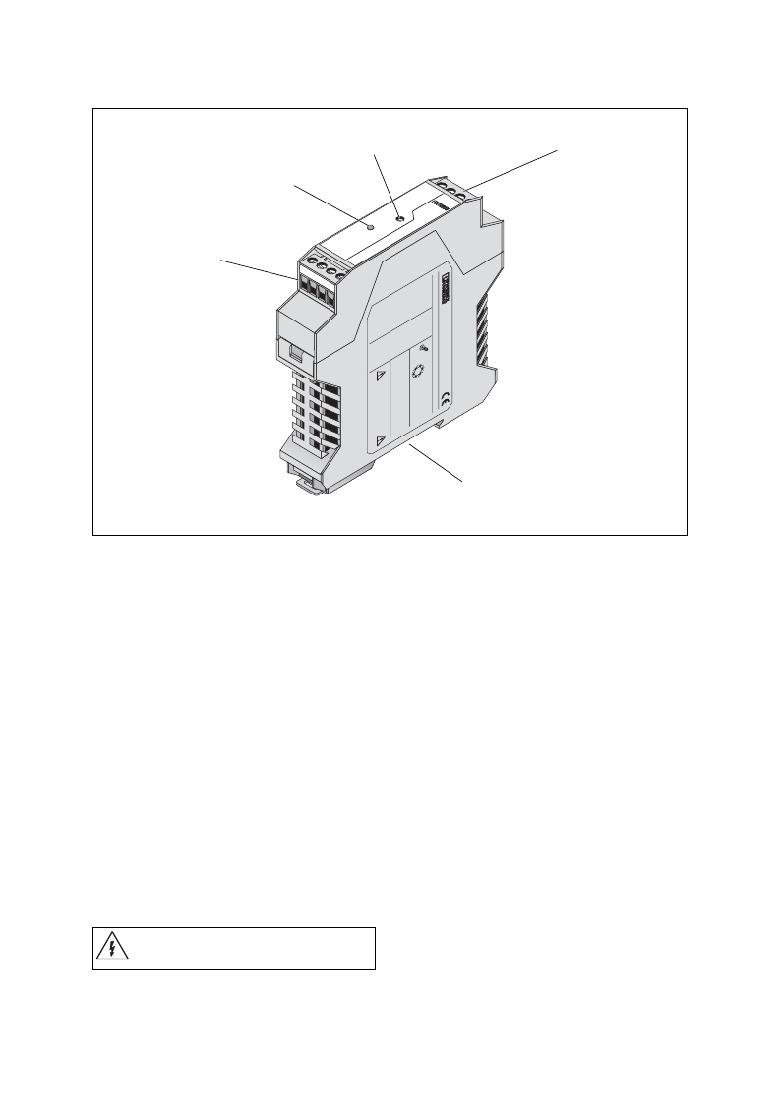

4. Device View, Connections, and Control Elements
4
3
2
MI
NI
PO
WE
R
1
L
NC
NC
N
5
6
7
8
5
Figure 04
1 AC input:
Input voltage 85 - 264 V AC
Frequency 45 - 65 Hz
(0.2 mm 2 to 2.5 mm 2 solid)
(0.2 mm 2 to 2.5 mm 2 ? exible)
(24 - 14 AWG)
Internal fuse 2 AT
Recommended fuse
10 A or 16 A c.b./Characteristic B
2 DC output:
Output voltage 5 V DC (default),
can be set from 4.5 - 5.5 V DC using
a potentiometer 3 (0.2 mm 2 to 2.5 mm 2 solid)
(0.2 mm 2 to 2.5 mm 2 ? exible) (AWG 24 - 14)
The device is idling-proof and short-circuit-proof.
3 Potentiometer 4.5 - 5.5 V DC
4 DC OK LED
5 Universal latching foot for EN DIN rails
5. Safety and Warning Instructions
Installation and startup must only be carried out by
quali ? ed personnel. The relevant country-speci ? c
regulations (e.g., VDE, DIN) must also be observed.
Before startup it is particularly important to ensure
that:
? The line has been connected correctly and protection
is provided against electric shock.
? The device can be switched off outside the power
supply according to EN 60950 regulations (e.g., by
the line protection on the primary side).
? All supply lines have suf ? cient fuse protection and
are the correct size.
? All output cables are the correct size for the maximum
device output current or have separate fuse
protection.
? Suf ? cient convection is ensured.
MINI POWER is a built-in device. After installation
the terminal area must be covered to provide suf ? cient
protection against unauthorized access to live parts.
This is ensured by installing the device in the control
cabinet or distributor box.
The device contains dangerous live components
and high levels of stored energy.
To ensure safe operation of the device and that
all functions can be used, please read these
instructions carefully.
Caution: Never carry out work when the
power is turned on, this is highly
dangerous.
PHOENIX CONTACT page 4 of 8
